應用背景：
對于要求覆蓋100-300公里級的航空空地無線網絡(luò )，對射頻功率放大器工作帶寬和輸出功率提出較高要求，GaN氮化鎵射頻功率放大器的寬帶寬，高功率，率特性，能滿足這些要求。
航空空地無線網絡(luò )，要求支持L波段，1.1-1.5GHZ，射頻功率放大器發射功率43dbm, 電壓28V。中電宏業新推出的GaN氮化鎵功率放大器，基于國產化材料及工藝的GaN HEMT 0.4/0.25um技術，支持28V/48V電壓，覆蓋多個頻率范圍，多種功率等級，多種封裝形式，適合脈沖或連續波。
其中，ZDN8041，覆蓋頻率DC-4GHZ, 飽和功率90W，電壓28V，滿足要求。

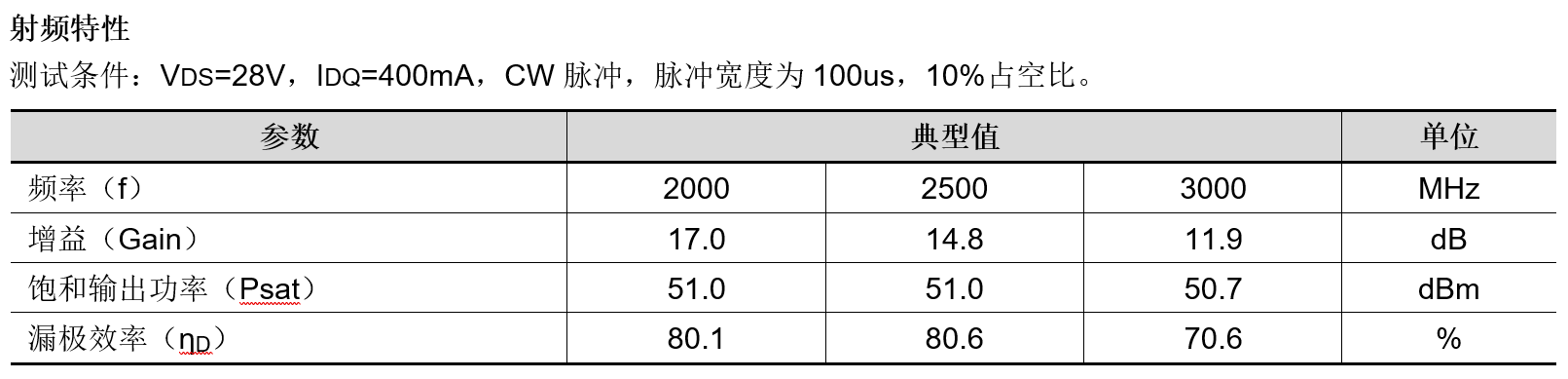

ZDN8041典型工作指標：
ZDN8041 Demo實測數據：
典型特性曲線：
補充-鏈路預算：
根據系統增益要求（45db），級預驅動放大器，選用我司ZD3018砷化鎵增益管，其工作頻率內增益16db, P1db功率14dbm。
第二節驅動放大器，選用我司ZDN6010，寬帶通用氮化鎵功率放大器，其工作頻率內增益18db, 飽和功率39dbm。
末級功率放大器，選用我司ZDN8041, 其工作頻率內功率增益16db, 飽和功率49dbm。實測結果滿足客戶系統指標要求。
具體框圖如下所示：
